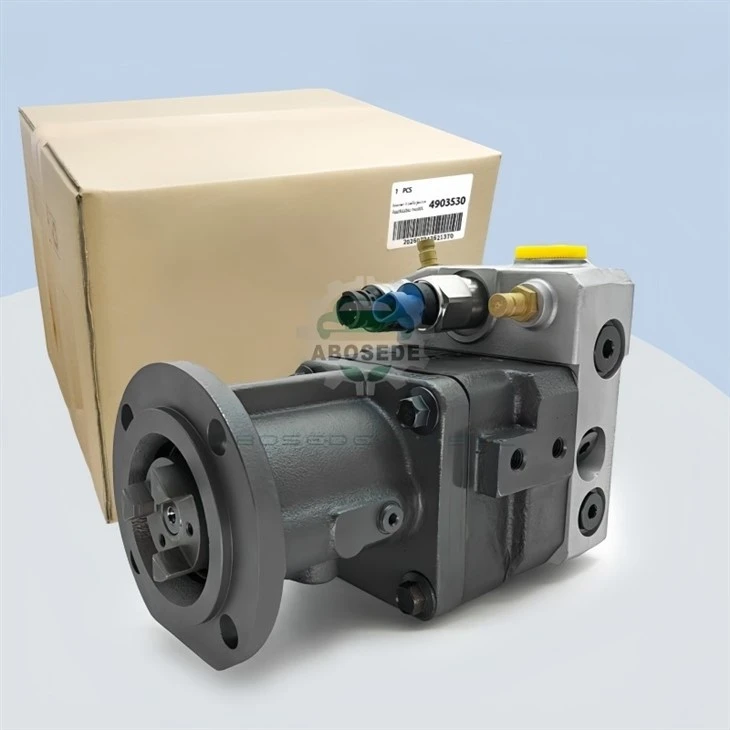

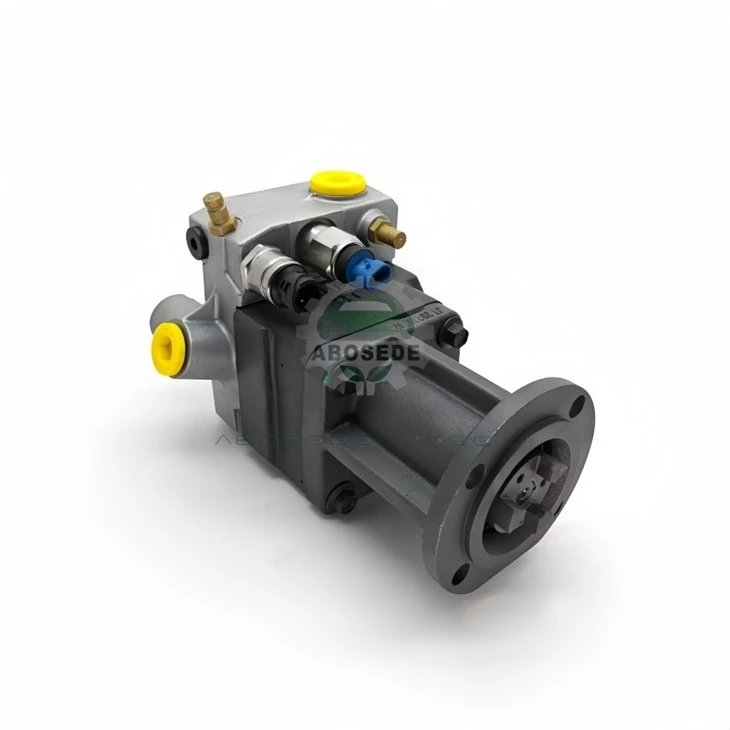

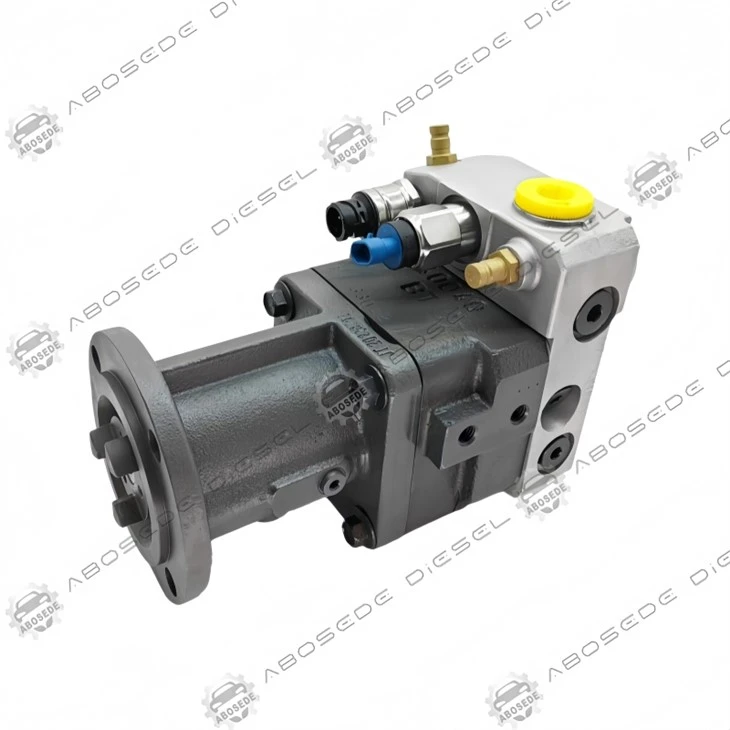

4903530 QSK60 משאבת דלק בלחץ גבוה - קיבולת זרימה גבוהה עבור כרייה ויישומים ימיים קשים במיוחד

בעולם הדיזל הכבד, מנוע ה-QSK60 עומד כמו ענק-מפעל כוח V-16 בנפח 60 ליטר המספק עד 2,500 כ"ס במשאיות הובלות כרייה, אוניות ימיות וג'נטים בקנה מידה גדול. ה4903530הוא המכלול משאבת דלק בלחץ גבוהמכויל במיוחד עבור פלטפורמת מנוע זו, והוא מייצג את ההתפתחות האחרונה בתכנון מערכת הדלק QSK60 של קאמינס. בניגוד לגרסאות קודמות (כגון 2897673 ו-4087997), ה-4903530 משלבגיאומטריית אלמנט השאיבה מתוקנתו- anשסתום מדידת כניסה אופטימליתשמספקיכולת זרימה גבוהה יותר בלחץ מסילה גבוה-דרישה קריטית למנועים הפועלים בעומסים גבוהים מתמשכים בתנאי סביבה קיצוניים. מאמר זה מספק ניתוח מפורט של הביצועים ההידראוליים של ה-4903530, הארכיטקטורה הפנימית שלו, התאמת היישום והשיקולים המעשיים עבור שירות והתקנה של בית מלאכה.

ה-4903530 שומר על החתימה של ה-QSK60ארכיטקטורת רכיבי שאיבה כפולה-שני זוגות בוכנה-חבית עצמאיים הפועלים במקביל-אבל עםפרופיל בוכנה מתוקןשמגדיל את המהלך האפקטיבי ומספק קצב זרימה גבוה יותר לכל סיבוב. עיצוב זה מספק:

יכולת זרימה מוגברת: כל אלמנט מספק בערך1,350 מ"מ/מכהבמהירות מדורגת, אעלייה של 12%.על פני גרסאות קודמות.

מילוי משופר במהירות נמוכה: גיאומטריית הבוכנה המחודשת משפרת את מהלך היניקה, ומבטיחה מילוי עקבי גם במהירויות סיבוב-הקריטיות להתחלות קרות בסביבות כרייה.

חיי שירות ארוכים: הבוכנה והקנה מיוצרים מאפלדה מתכת אבקת בדרגה גבוההעם אציפוי פחמן דמוי יהלום (DLC).על משטחי ההזזה, הפחתת בלאי והארכת מרווחי השירות ל10,000+ שעותביישומי כרייה טיפוסיים.

פרמטרי משאבה עיקריים:

ה-4903530 מצויד באשסתום מדידת כניסה פרופורציונלית (IMV)המווסת את זרימת הדלק הנכנסת לאלמנטים השאיבה. ה-IMV נשלט על ידי ECU המנוע באמצעות aאות PWM, מספק:

אפנון זרימה מהירה: השסתום יכול להתאים את אספקת הדלק מ-0 ל-100% בפנים40 אלפיות השנייה, המאפשר ל-ECU להגיב במהירות לשינויי טעינה.

יציבות לחץ: על ידי שליטה אקטיבית בזרימת הכניסה, ה-IMV שומר על לחץ המסילה בפנים±15 ברשל ערך היעד, גם בתנאי חולף.

אבחון משולב: ה-IMV כולל אחיישן מיקוםהמספק משוב ל-ECU, המאפשר בקרה בלולאה סגורה וניטור בזמן אמת של ביצועי השסתומים.

מפרטי IMV:

ניתן לבדוק את ה-IMV של ה-4903530 באמצעות תוכנת אבחון:

משוב נוכחי של IMV : The ECU monitors the valve's current draw. A current draw >3.2 A בשיא מציין קצר חשמלי; תיקו<2.0 A indicates an open circuit or high resistance.

בדיקת תגובת IMV: ה-ECU מבצע "בדיקת רמפה" על ידי סחפת מחזור העבודה של PWM מ-10% ל-90% ובחזרה. אספקת הדלק הנמדדת צריכה לבצע את הפקודה בתוך ±4%- סטייה גדולה יותר מצביעה על בלאי בבוכנה או במושב ה-IMV.

ניטור דליפות: יש למדוד את זרימת ההחזר של המשאבה במצב סרק. זרימת חזרה עולה על1.2 ליטר לדקהב-1,800 בר מצביע על דליפה פנימית מוגזמת, בדרך כלל ברכיבי השאיבה.

חיבור לחשמל: מחבר IMV הוא אדויטש DT04-2Pאו שווה ערך. ודא שהמחבר נקי ויבש-חדירת מים תגרום לפעולת שסתום לא סדירה.

מפרטי מומנט :

ברגי הרכבה של IMV:20 ננומטר(אין להדק יתר על המידה-שבית השסתום עשוי מאלומיניום).

ברגי הרכבה למשאבה:80 ננומטר(M10, ציון 10.9).

חיבורי צינורות בלחץ גבוה:35 ננומטר(קצה מסילה),28 ננומטר(קצה משאבה).

לימוד ECU: לאחר התקנת 4903530 חדש, ה-ECU חייב לבצע אהסתגלות נלמדתשל מיקום האפס ומצב הזרימה המלאה של ה-IMV. זה נעשה באמצעות תוכנת אבחון-התהליך אורך בדרך כלל 5-10 דקות ודורש שהמנוע יהיה בטמפרטורת עבודה.

תִחוּל: לפני תחילת העבודה, פתח את מערכת הדלק באמצעות משאבת ההדלקה הידנית או על ידי הפעלת משאבת ההרמה. ה-IMV לא יפעל ללא לחץ דלק-ה-ECU לא ישלח אות בקרה עד שלחץ המסילה יעלה על 200 בר.

Q1:במה שונה ה-4903530 מהמשאבות המוקדמות יותר 2897673 ו-4087997?
A:ל-4903530 קוטר בוכנה גדול יותר (14.5 מ"מ לעומת 14.0 מ"מ) ומהלך ארוך יותר (19.0 מ"מ לעומת 18.0 מ"מ), ומספק בערך12% יותר זרימהבתנאים מדורגים. הוא כולל גם ציפוי DLC משופר על משטחי ההזזה לעמידות מורחבת ושסתום מדידת כניסה משופרת לבקרת לחץ טובה יותר.

Q2:האם אוכל להחליף משאבת QSK60 ישנה יותר (2897673 או 4087997) במשאבה 4903530?
A:כן, אבלרק אם ה-ECU מכויל מחדשלמאפייני הזרימה של 4903530. יש לעדכן את מפת הדלק של ה-ECU כך שתתחשב באספקה ​​הגבוהה יותר לכל פעימה. בנוסף, ייתכן שיהיה צורך להתאים את הגדרות מנהל ההתקן של IMV. עיין בתיעוד השירות של יצרן המנוע שלך עבור הליך הכיול הנכון.

Q3:מהו מרווח השירות המומלץ עבור רכיבי השאיבה של 4903530?
A:בתנאי כרייה או ימיים רגילים, רכיבי השאיבה מחזיקים מעמד בדרך כלל10,000-12,000 שעות. עם זאת, הדבר תלוי באיכות הדלק ובתנאי ההפעלה. אנו ממליצים לעקוב אחר שיעור הדליפה-כשהוא חורג1.2 ליטר לדקהב-1,800 בר, יש לבדוק את האלמנטים וככל הנראה להחליף אותם.

Q4:כיצד אוכל לבדוק את ה-IMV מבלי להתניע את המנוע?
A:אתה יכול למדוד את התנגדות IMV (5.0 Ω ± 0.5 Ω ב-20 מעלות) ולבדוק אם יש קצר לאדמה (התנגדות אינסופית). לבדיקת תפקוד מלאה, המנוע חייב לפעול וה-ECU חייב להיות במצב אבחון, שבו הוא יכול לפקד על ה-IMV בכל הטווח שלו.

Q5:מה גורם לכשל של IMV ב-4903530?
A:הסיבה השכיחה ביותר היאזיהום דלק-חלקיקים שוחקים לובשים את בוכנת ה-IMV ואת הקדח שלה, מה שגורם לבקרת זרימה לא יציבה. גַם,התחממות יתר (>125 מעלות) עלול לפגוע בבידוד הסולנואיד. ודא שמקרר הדלק פועל כהלכה ושמסנני הדלק מוחלפים במרווח המומלץ.

Q6:האם ניתן לבנות מחדש את ה-IMV או שיש להחליף אותו כיחידה?
A:ה-IMV היא יחידה אטומה, מכוילת דיוק, ולא ניתן לפרק אותה לצורך שירות. אם ה-IMV נכשל, יש להחליף את כל מכלול המשאבה-ה-IMV משולב בגוף המשאבה ואינו זמין כחלק שירות נפרד.
