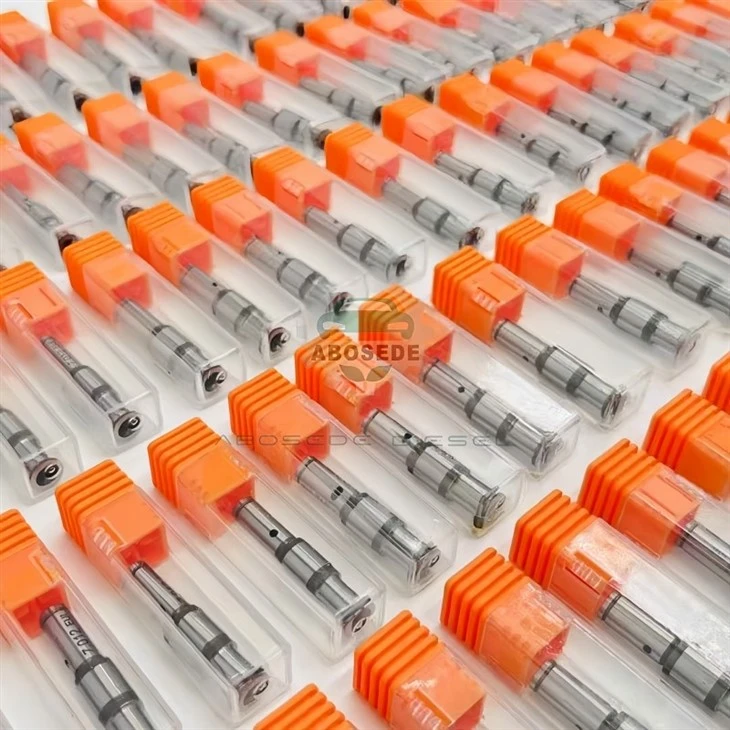

דטרויט EUD 7.020 בוכנת שסתומים - תגובת הפעלה במהירות גבוהה ופיצוי איטום דינמי עבור מזרקי יחידות מסדרת S50/S60



במנועי סדרת דטרויט דיזל S50 ו-S60, מזרק מפיץ היחידה האלקטרונית (EUD) חייב לספק כמויות דלק מדויקות על פני טווח פעולה רחב-מסרק ועד עומס מלא ב-2,100 סל"ד. במהירויות מנוע גבוהות יותר, הזמן הזמין לאירועי הזרקה מתכווץ למספר אלפיות שנייה בלבד, מה שדורש מבוכת השסתום להגיב עםמהירות ועקביות יוצאות דופן. כל עיכוב או שינוי בהפעלת הבוכנה מתורגמים ישירות לשגיאות תזמון הזרקה, המשפיעות על יעילות הבעירה והפליטה. דטרויט EUD 7.020 הוא בוכנת שסתומים שתוכננה במיוחד עבור מזרקי יחידות מסדרות דטרויט S50 ו-S60, עם עדיפות עיצובית ייחודית:תגובת הפעלה במהירות גבוהה ופיצוי אטימה דינמי. בוכנה זו כוללת אמבנה קל משקל ושוק חלולשמפחית מסה נעה ב-12%, מה שמאפשר תגובה מהירה יותר של סולנואיד מבלי להקריב את השלמות המבנית. בנוסף, הוא משלב אקרקע איטום דינמיתעם מיקרו-טייפר המפצה על הסטייה הנגרמת בלחץ בלחצים הזרקה גבוהים, המבטיח שאזור האיטום האפקטיבי נשאר קבוע גם במהלך אירועי פתיחה וסגירה מהירים. התוצאה היא בוכנה המשיגה תזמון וכמות הזרקה עקביים עד למהירות המירבית של המנוע, ומבטלת את ה"נפילה" בביצועים המאפיינת בוכנות בלויות או סטנדרטיות. כאשר נעשה שימוש בבוכנה ללא פיצוי דינמי זה, כמות ההזרקה הופכתתלוי מהירות, הגורם לאובדן כוח בולט בסל"ד גבוה יותר ולעשן מוגבר בהאצה.



בוכנת השסתום של דטרויט EUD 7.020 היא רכיב חלופי ישיר לסדרת המזרקים הבאים של יחידת דיזל של דטרויט:

דטרויט דיזל S50- מנוע 4 צילינדרים בעל 4 מחזורים, 4 צילינדרים בשורה בשימוש באוטובוסים, משאיות ויישומים תעשייתיים

דטרויט דיזל S60– מנוע 6 צילינדרים בעל 4 מחזורים, אחד ממנועי הדיזל הכבדים בשימוש הנפוצים ביותר בצפון אמריקה (1987–2010)

מזרקי יחידות אלה מותקנים ב:

Freightliner, Peterbilt, Kenworth, Western Star– משאיות מסוג 8 עם מנועי S60

MCI, Prevost- רכבי אוטובוס ואוטובוסי תחבורה ציבורית

תעשייתי וימי– ערכות גנרטורים, משאבות ומערכות הנעה ימיות

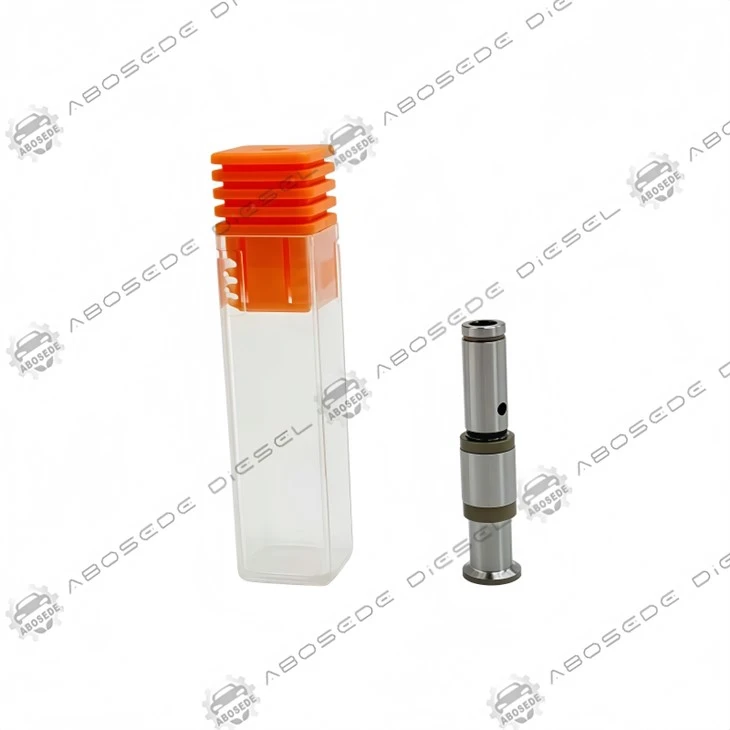

ניתן לזהות את ה-EUD 7.020 באמצעותושוק חלול– חלל קדח מדויק הנראה מהקצה שאינו בקרה – וכן א"EUD 7.020" עם חריטה בלייזרצִיוּן. מספר החלק של דטרויט מוטבע בדרך כלל כ-2 418 455 6xx (סיומת ספציפית עבור יישומי דטרויט). שלא כמו בוכנות קודמות שהעניקו עדיפות לאיטום סטטי, ה-7.020 מתמקד בביצועים דינמיים במהירויות מנוע גבוהות.



פָּרָמֶטֶר	מִפרָט
דטרויט רפרנס	EUD 7.020 (2 418 455 6xx - אשר באמצעות מזרק)
סוג רכיב	בוכנת שסתום עם הפחתת מסת שוק חלולה
חומר בסיס	פלדת כלי במהירות גבוהה (ASP 2053) – קשיות ליבה HRC 58–62
טיפול פני השטח	חנקת גז – עומק המארז 0.15–0.20 מ"מ
מסה בוכנה	13.2 גרם (קל ב-12% מהבוכנה המוצקה הרגילה)
חוד איטום דינמי	0.002 מ"מ על רוחב הקרקע - מפצה על הסטייה
השהיית הפעלה (ב-2,000 סל"ד)	פחות או שווה ל-0.12 אלפיות השנייה (לעומת . 0.20 אלפיות השנייה עבור רגיל)
שינוי בכמות ההזרקה (800-2,100 סל"ד)	פחות או שווה ל-1.5% (לעומת . 5.0% עבור סטנדרטי)
שליטה על רוחב הארץ של Edge	0.70 מ"מ
קוטר קרקע איטום	5.980 – 5.985 מ"מ
מרווח התאמה להזדווגות	0.004 - 0.007 מ"מ
יכולת לחץ שיא	גדול או שווה ל-1,800 בר
החלפה מומלצת	500,000–700,000 מיילים (על כביש מהיר) / 8,000–10,000 שעות (תעשייה)
שיטת בדיקה	צ'ק המוני; מבחן תגובה דינמית



EUD 7.020 שהוחלף בבוכנה סטנדרטית מתגלה באמצעות תסמינים רגישים למהירות:

אובדן כוח בסל"ד גבוה– המנוע מרגיש "שטוח" מעל 1,800 סל"ד, עם תאוצה מופחתת.

עשן מוגבר בהאצה חזקה- הזרקה מאוחרת גורמת לבעירה לא מלאה, הנראית כעשן שחור.

סרק לא יציב במהירות גבוהה- ה-ECU מתקשה לשמור על סרק יציב כאשר המנוע מסובב ומשוחרר.

תיקוני תזמון ECU גדלים עם המהירות- תיקוני התזמון גדלים ככל שהסל"ד עולה, מה שמצביע על כך שהבוכנה לא יכולה לעמוד בקצב.

מבחן סדנה: מדוד את כמות ההזרקה ב-1,200 סל"ד ו-2,000 סל"ד עם אותה פקודת ECU. 7.020 מציג שינוי מינימלי; בוכנה רגילה מראה ירידה משמעותית במהירות גבוהה יותר.



האתגר של שמירה על דיוק הזרקה במהירויות מנוע גבוהות משותף למערכות מסילה משותפת, שבהן בוכנת שסתום הבקרה חייבת להגיב במהירות לפקודות הטייס וההזרקה הראשית. העיצוב קל המשקל, השוק החלול של ה-EUD 7.020 משקף את אסטרטגיות הפחתת המסה המשמשות במזרקי מסילה משותפת מודרניים כדי להשיג זמני מיתוג מהירים יותר. הבנת העיצוב המאופטימיזציה למהירות של הבוכנה מספקת לטכנאים תובנות החלות על ביצועי מפעילי מסילה משותפת.



שאלה 1: מדוע כמות ההזרקה יורדת בסל"ד גבוה עם בוכנה רגילה?
מסה הדדית מוגברת וחיכוך גורמים לבוכנה לפגר מאחורי פקודת הסולנואיד, מה שמפחית את זמן הפתיחה האפקטיבי.

ש 2: כיצד ה-EUD 7.020 שומר על כמות במהירות גבוהה?
המסה הקלה יותר מאפשרת האצה מהירה יותר, בעוד שהמתח הדינמי מפצה על סטיה הנגרמת על ידי לחץ, ושומר על אזור האיטום קבוע.

ש3: האם אני יכול להשתמש ב-EUD 7.020 במזרק שהשתמש במקור ב-7.015?
כן - הם תואמים לממדים. ה-7.020 הוא שדרוג לביצועים במהירות גבוהה ומומלץ למשאיות הפועלות במהירויות כביש מהיר.

ש 4: מהם התסמינים של שוק חלול בלוי?
השוק עצמו אינו נשחק, אך אם הוא פגום (נסדק או מעוות), הבוכנה תהיה לא מאוזנת, ויגרום לרטט ולתזמון לא יציב.

ש 5: איך אני יכול לאמת את המתח הדינמי?
מדוד את קוטר קרקע האיטום בקצה קצה הבקרה ובקצה השוק - ההפרש צריך להיות בערך 0.002 מ"מ.

ש6: מהו מרווח ההחלפה המומלץ עבור ה-7.020?
דטרויט ממליצה על 500,000–700,000 מיילים (על כביש מהיר) או 8,000–10,000 שעות (תעשייתיות), בדומה לבוכנות אחרות של EUD.
