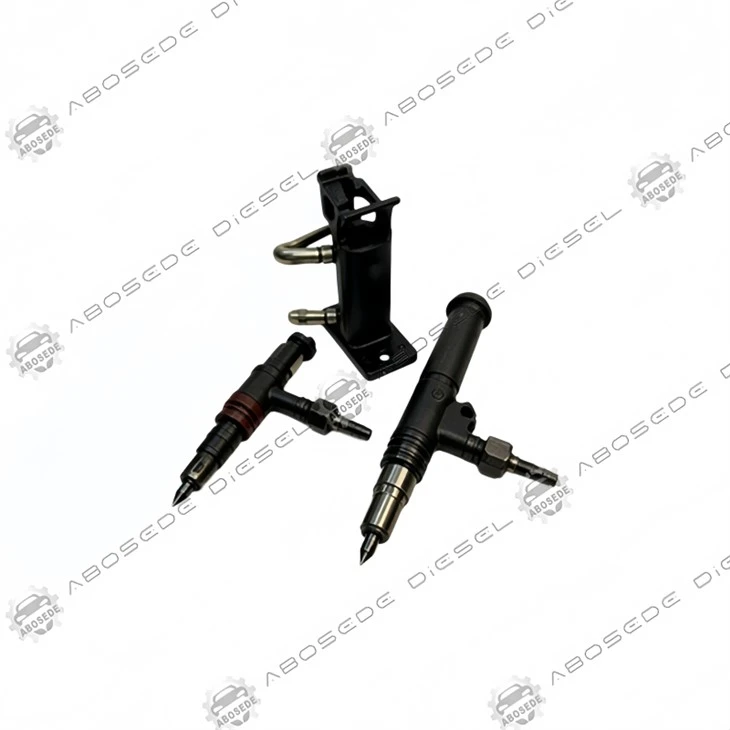

מתקן בדיקה L'Orange MTU 4000.1/3 - פלטפורמת מטרולוגיה אחידה למשאבות הזרקה מהירות

מנועי סדרה 4000 של MTU מוצעים עם שני דורות נפרדים של מערכת הזרקה של L'Orange: ה-4000.1 המוקדמים יותר (קדם-מסילה משותפת, מזרקי יחידות מכאניות) והמאוחר יותר 4000.3 (מסילה משותפת, יחידות משאבת-מזרק בלחץ גבוה). בעוד למשאבות אלו יש טביעת רגל משותף להרכבה וממדים חיצוניים, נקודות המטרולוגיה הפנימיות שלהן-משטחי הייחוס למדידת בליטת הבוכנה, הרמת השסתומים ומרווח ה-shim-הםממוקם אחרתודורשים עמדות מדידות שונות. סדנאות המשרתות את שני הדורות מתמודדות עם חוסר היעילות של מעבר בין מתקנים מרובים, כל אחד מכויל לסוג משאבה ספציפי, תוך סיכון לאי-יישור ושגיאות מדידה כאשר נעשה שימוש במתקן שגוי. זֶהמתקן בדיקה של L'Orange MTU 4000.1/3מאחד את דרישות המטרולוגיה של שני הדורות לאחד,פלטפורמת גיאומטריה לבחירה, עם סדנים ניתנים להחלפה וסיכות איתור המשכפלות את משטח הייחוס הנכון עבור כל סוג משאבה. המתקן מספק נתון עקבי שניתן לחזור עליו לכל מדידות המרווח וההרמה הקריטיות, ומבטל את הבלבול והשגיאה של שמירה על עמדות בדיקה נפרדות.

המתקן כולל אלוחית בסיס קרקע מדויקת(200×160 מ"מ, פלדה דרגה 45, 58 HRC) עם אטבעת מיקום מהירהשמקבל שני מכלולי סדן נפרדים:

הַרכָּבָה	דוֹר	משטח התייחסות	תבנית איתור פינים	בַּקָשָׁה
סוג A (4000.1)	מזרק יחידה מכנית	פנים תחתון של אוגן גוף המשאבה	4 פינים, מרווח של 90 מעלות, Ø6.0 מ"מ	רכבת טרום-משותף (מכני)
סוג B (4000.3)	מזרק משאבת מסילה משותפת	הפנים העליון של בית השסתום	3 פינים, מרווח של 120 מעלות, Ø8.0 מ"מ	רכבת משותפת (CRI)

מכלולי הסדן הםניתן להחלפה תוך פחות מ-60 שניות-הטכנאי מרים קולר נעילה קפיצי, מחליק החוצה את מכלול סוג A, מכניס סוג B והקולר נצמד למקומו בנקישה. טבעת המיקום של לוח הבסיס מבטיחה ששני המכלולים חולקים את אותו מישור ייחוס מוחלט (המשטח העליון של לוח הבסיס), כך שהגדרת האפס של כל מד המשמש עם המתקן נשאר קבוע לאורך דורות.

של המתקןעמודה אנכית(Ø25 מ"מ, גובה 350 מ"מ) מוצמד בלחיצה לתוך לוחית הבסיס בניצב של 0.005 מ"מ. העמוד נושא אכרכרה הזזהעם אהתאמת מיקרומטר(טווח 0-50 מ"מ, רזולוציה 0.01 מ"מ) ואמהדק מהירשמקבל כל מחוון חיוג או בדיקה דיגיטלית עם שוק Ø8.0 מ"מ. המהלך האנכי של הכרכרה מכסה את כל טווח גבהי המשאבה (120-180 מ"מ), ומאפשר להשתמש באותו עמוד במשך שני הדורות ללא מיקום מחדש.

כל מכלול סדן משלב את תכונות הייחוס הספציפיות הנדרשות ליצירת המשאבה המתאימה:

סוג A (4000.1) - מזרק יחידה מכנית:

מדידת בליטת הבוכנה: הסדן מספק התייחסות שטוחה וקרקעית המתיישרת עם פני האיטום התחתונים של גוף המשאבה, ומאפשרת למדוד את החלק העליון של הבוכנה ביחס לפנים זה.

מדידת הרמה של שסתומים: הסדן כולל אפגרה מנוסהשמרכז את מחזיק שסתום האספקה ​​של המשאבה, המספק פלטפורמה יציבה למדידת הרמה של שסתומים עם מחוון חיוג.

בחירת שים: משטח הסדן מסומן באטבעת קונצנטריתהמציין את מיקום הישיבה הנומינלי של ה-shim, המסייע למיקום נכון של ה-shim במהלך ההרכבה מחדש.

סוג B (4000.3) - מזרק משאבת רכבת משותפת:

מדידת בליטת בוכנה: הסדן מתייחס להפנים העליון של בית השסתום, שהוא הנתון שצוין OEM עבור סדרת 4000.3.

מדידת הרמת מחט: הסדן משלב אחריץ פינויהמאפשר לבדיקה של מחוון החיוג לגשת לחלק העליון של שסתום המחט, בעוד שהסדן עצמו תומך בגוף המזרק.

אימות איטום בלחץ גבוה: הסדן כולל איציאת בדיקת לחץ(M10×1.0) המתחבר למשאבת יד, המאפשרת למפקח לבצע בדיקת דליפה של 300 בר מבלי להסיר את המזרק מהמתקן-תכונה ספציפית לארכיטקטורת המסילה המשותפת בלחץ גבוה של ה-4000.3.

העיצוב של המתקן תומך בזרימת עבודה סטנדרטית של מדידה החלה על שני הדורות:

קיבוע- התקן את מכלול הסדן הנכון (סוג A או סוג B) עבור המשאבה הנבדקת. אבטח את המשאבה על הסדן באמצעות פיני המיקום, וודא שהמשאבה יושבת במלואה כנגד משטח הייחוס.

הגדרת אפס- הורד את חיווי החיוג כדי ליצור קשר עם משטח הייחוס של הסדן (ללא שהמשאבה מותקנת), ואפס את המחוון. זה קובע את ההתייחסות המוחלטת עבור כל המדידות הבאות.

בליטת בוכנה- כשהמשאבה מותקנת, הורד את הגשש כדי ליצור קשר עם החלק העליון של הבוכנה. הקריאה, המתייחסת לאפס הסדן, נותנת את בליטת הבוכנה ביחס לנתון שצוין OEM.

הרמת שסתום/מחט- מקם מחדש את הבדיקה (באמצעות הגררה ההזזה) אל השסתום או נקודת הגישה למחט, מדוד את ההרמה ותעד.

אימות שים- הנח את ה-shim על הטבעת הקונצנטרית של הסדן, מדדו את עוביו עם אותו מחוון, והשוו עם הערך הנדרש.

של המתקןהֲדִירוּת-השונות בין מספר מדידות של אותה משאבה על ידי אותו מפעיל-קטה מ-±0.008 מ"מ, מוגבלת בעיקר על ידי הדיוק של מחוון החיוג, לא על ידי המתקן. יכולת החזרה בין המפעילים (השוואת קריאות מטכנאים שונים) נמוכה באופן דומה, הודות לפיני המיקום הנעילה החיובית ולאינדיקטורים החזותיים הברורים על הסדן.

המתקן מאומת עבור כל המגוון של יחידות משאבת-מזרק L'Orange המשמשות במנועי MTU Series 4000:

דגם מנוע	מערכת הזרקה	סוג משאבה	מכלול סדן	מדידות אופייניות
MTU 4000.1 (8V/12V/16V)	מזרק יחידה מכנית	משאבת L'Orange P	סוג א'	בליטת הבוכנה, הרמת שסתום, עובי הלוח
MTU 4000.3 (12V/16V/18V/20V)	רכבת משותפת (CRI)	L'Orange CRI 2.4/3.0	סוג ב'	הרמת מחט, בליטת בוכנה, אטימה בלחץ גבוה
MTU 4000.3 (V8, ימי)	רכבת משותפת (CRI)	L'Orange CRI 3.2	סוג B (עם בדיקה מורחבת)	הרמת מחט, אטימה בלחץ גבוה, מהלך קפיץ
MTU 4000 (שמאי)	מעורב (מכני ו-CR)	גם P-pump וגם CRI	סוג A או B	כל המידות לפי הסוג המקורי

לוח הבסיס של המתקן כולל אמטריצת תאימות-טבלה עם חריטה בלייזר שמצליבה את מספר חלק המשאבה (לדוגמה, 506.xxx.xxx עבור 4000.1, 507.xxx.xxx עבור 4000.3) עם מכלול הסדן וסידור פיני המיקום הנכון, ביטול אי בהירות.

ש1: האם ניתן להשתמש במתקן זה במשאבת L'Orange 4000.3 אם הוא יוצר מחדש עם רכיבים גדולים מדי?
כן, בתנאי שהמידות החיצוניות (טביעת רגל הרכבה, מיקום סיכות) יישארו ללא שינוי. המתקן מודד את משטחי הייחוס החיצוניים של המשאבה, לא את הרכיבים הפנימיים. בוכנות או חביות גדולות מדי אינן משפיעות על הקיבוע. עם זאת, טווחי המדידה (בליטת הבוכנה, הרמת שסתומים) עשויים להיות שונים ממפרטי ה-OEM-המתקן עדיין ימדוד אותם במדויק, אך יש להתאים את הפרשנות בהתבסס על נתוני היצרן המחודש.

ש 2: כיצד אוכל לשנות את מכלול הסדן מבלי להפריע להגדרת האפס?
טבעת המיקום של לוחית הבסיס מבטיחה שגם סדנים מסוג A וגם מסוג B חולקים את אותו מישור ייחוס מוחלט. לאחר החלפת הסדן, פשוט אפס את מחוון החוגה כנגד משטח ההתייחסות של הסדן החדש-הגדרת האפס עשויה לדרוש התאמה קטנה (מכיוון שהסדנים טחונים בנפרד), אך עיצוב המתקן מבטיח שההתאמה תהיה בטווח של ±0.02 מ"מ מהאפס הקודם. המדריך מספק הליך אפס מהיר שנמשך פחות מ-30 שניות.

ש 3: האם ניתן להשתמש במתקן כדי לבדוק את אטם הלחץ הגבוה במשאבה המכנית 4000.1?
הסדן מסוג A אינו כולל יציאת בדיקת לחץ-הוא לא היה נדרש להליך השירות של המשאבה המכנית. לבדיקת איטום בלחץ גבוה ב-4000.3, השתמש ביציאה המשולבת של סדן מסוג B. עבור משאבות ישנות יותר, אנו ממליצים על מעמד נפרד לבדיקת דליפות.

ש 4: מהו הגובה המרבי של משאבה שניתן להכיל על המתקן?
העמוד האנכי מספק מרווח של 350 מ"מ, המכיל את כל המשאבות מסדרת L'Orange 4000 (טווח גובה: 120-180 מ"מ). עגלת ההזזה נעה 50 מ"מ, מספיק לכל מצבי המדידה. עבור משאבות עם בתי שסתום מורחב (כמה גרסאות ימיות), ניתן להזיז את הגררה למצב הגבוה ביותר שלה.

ש 5: האם המתקן מתאים לשימוש בסביבת ייצור (בדיקה בנפח גבוה)?
כֵּן. מערכת הסדן לשינוי מהיר ופיני הזיהוי החיוביים הנעולים מאפשרים טעינה ופריקה מהירה של משאבה-בדרך כלל מתחת ל-30 שניות לכל משאבה. המבנה החזק והיציבות התרמית של המתקן הופכים אותו למתאים לשימוש מתמשך. עבור יישומים בנפח גבוה, אנו ממליצים על מהדק פנאומטי אופציונלי (המחזק את המשאבה לסדן באמצעות שסתום המופעל ברגל) כדי להפחית עוד יותר את זמן הטעינה.

ש6: האם ניתן להשתמש במתקן זה על משאבות מסדרות MTU אחרות (למשל, 2000 או 1600)?
לוח הבסיס והעמוד של המתקן הם אוניברסליים, אך מכלולי הסדן מותאמים במיוחד למשאבות 4000.1 ו-4000.3. עבור משאבות MTU 2000 או 1600, דפוסי פיני המיקום ומשטחי הייחוס שונים-אנו מציעים מכלולי סדן נפרדים עבור אותן סדרות, שניתן לרכוש כאביזרים לאותה לוחית בסיס.
